Soldando conector de antena no cabo RG-213


PorPY1CG - Enviado em 04 October 2012 pelo amigo Py2AE  ( Pera )

Hoje vamos mostrar em fotos como montar um conetor PL259 em um cabo RG213 (à moda sueca) pois foi um cara sueco quem ensinou..hihi.



Foto 1: PONTO DE ABERTURA DO CORTE
Pegue o conector PL259 e com uma pequena lima, faça uma abertura entre esses dois furos, onde se vê.
Vamos abrir uma "boca" entre eles.


















 FOTO 2: CORTE LATERAL

Começando o corte.. Escolha uma pequena lima para metais Que tenha o tamanho ideal para que a "boca" que vamos abrir, seja correspondente ao diâmentro dos furos já existêntes no PL259..


FOTO 3: RESULTADO
O resultado final do corte derevá ficar assim.


FOTO 4: MEDIDA
Agora começaremos a preparar o cabo RG-213 para a montagem.
Desencape o RG-213 na distância que corresponda:  da ponta do PL259 até a base da rosca do mesmo.. Veja no detalhe da foto 4 até onde eu desencapei. Não precisa mais do que isso.. Não sei de cabeça quantos centímetros, mas descobrí que assim dá super certo!

FOTO 5: ESTANHO
Estanhe a malha do cabo em toda a sua volta  para que fique como na foto.
Não precisa estanhar até o topo! Vamos aproveitar só a parte que vai "aparecer pela boca"
INFORMATIVO: Toda a operação foi feita com um ferro de solda 40W!

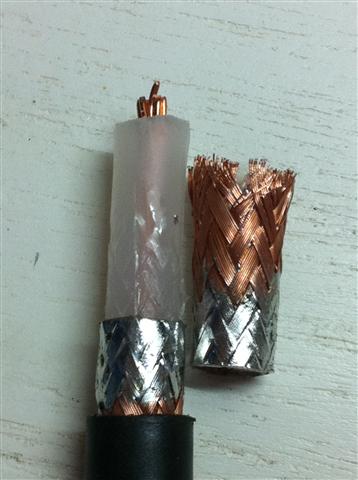

FOTO 6: CORTE IMPORTANTE!
Nesse momento estamos cortando o excesso da malha estanhada.
O segredo é cortar com um estilete. Vá cortando com calma, mas com firmeza para que o corte saia limpo e preciso.
CUIDADO: Não faça muita força para não acabar transpassando o dielétrico e chegando no condutor central... Aí "babou"
Corte a malha no ponto equivalente a altura da parte superior da "boca" que abrimos no PL259.
Esse pedaço de malha estanhada vai entrar no conector, e ser sodada pela "boca" que abrimos.


FOTO 7: CORTANDO O DIELÉTRICO
OK.. Com o mesmo estilete  vamos cortar o dielétrico do cabo.. MAS!! (pulo do gato) vamos deixar um pequeno pedaço dele na base.
Veja na foto como! Pode-se notar um pedaço do dielétrico "sobrando" acima da malha estanhada.
Isso é importante!

FOTO 8: ESTANHANDO O CONDUTOR CENTRAL
Retirado o que sobrou do corte do dielétrico, vamos estanhar o condutor central.. Da mesma forma que foi feito na malha.
Reparem no pedaço do dielétrico branco que sobrou do corte anterior..
Sem mistérios...


FOTO 9: MONTAGEM...
Bem... Com tudo estanhado e devidamente cortado nas suas medidas, está na hora de começar a montar o cabo!
ATENÇÃO: Não vai dar mole e esquecer de colocar a capa do conector no cabo primeiro! Você desenroscou a capa de seu conector para montar isso!!
Encaixe o conector PL-259 no cabo como na foto.
Agora podemos ver a malha estanhada de acordo com a "boca" que fizemos na lateral do conector.
E o pedaço de dielétrico que deixamos "sobrando" anteriormente, está garantindo o isolamanto dentro do conector, entre a malha e o condutor central.
Não queremos curto algul!!
IMPORTANTE! Não deixar o isolante (dielétrico) aparecendo pelos buracos, e boca do conector.

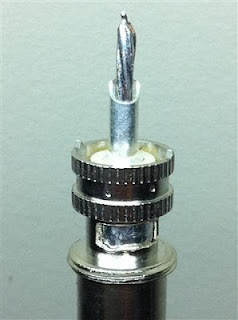

FOTO 10: SOLDANDO TUDO:
Corte o excesso do condutor central e solde. Depois de soldado, de um acabamento com a lima para que não fique nenhuma ponta da solda ou fio sobrando.
DICA: Cuidado para não estragar o banho de prata (no caso do conector Amphenol)


FOTO 11: CONT...
Solde a malha, e cubra toda a "boca" para que fique firme e bem soldada.
Faça o mesmo com os dois furos que sobraram a volta.



FOTO 12: PRONTO.
Seu cabo RG213 com conector PL-259 está pronto para o uso.. Não esqueça de rosquear de volta, a capa do conector ao seu devido lugar.

Tudo certo e bem firme.. Sem folgas ou curtos?
